手动开关静电手环监控器的安装与使用

根据ANSI/ESD S20.20第6.2.2.2人员接地的指导原则要求“在所有个案中，人员接地系统包括人、控制物与接地点的连接，记录表应该保存，以证实工作人员已经测试过他们的个人接地装置”。同时ESD-S1.1第6.13指出“当连续监视系统使用时，每天的（腕带系统）测试可以被忽略”。

SALM系列静电手环监控器可以连续在线监控一个或两个操作者的手腕带接地系统工作状态，自动声光报警，提示操作者检查不良的接地系统及部件、消除代价高昂和繁杂的监测腕带记录保持的需求。SALM1801系列静电手环监控器具有体积小，重量轻、使用简单、实时性强、监控智能化等特点，保障防静电（个人）工作区腕带接地系统的正常使用、可智能判断手腕带是否在被监控中。

静电手环监控器产品特点：

1、实时监测操作人员的静电手腕带佩戴情况及地线的接入大地情况，遇异常状况立刻进行声光报警。

2、外观轻巧，微电脑芯片控制，免调试，即插即用，操作简单。

3、出厂监控范围设定为1.0-2.0MΩ（±5％），符合国际规范，也可根据使用者需要，设定监测参数。　

4、兼容市面上大部分防静电手腕带，可靠性好，抗干扰能力强。　 　　

5、灵敏度高，当静电泄放通路出现故障≥0.1秒，监测器就会报警。

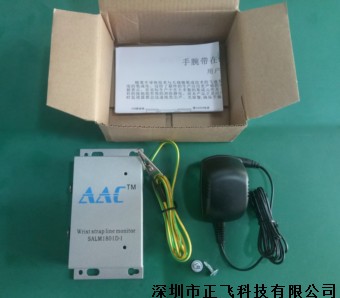

静电手环监控器装箱清单：

• SALM1801系列监控器主机一台

• 配套电源一个

• 螺丝两套

• 使用手册一份

•

静电手环监控器安装使用说明：

1、打开产品外包装，按照产品装箱清单确认产品的完整性。

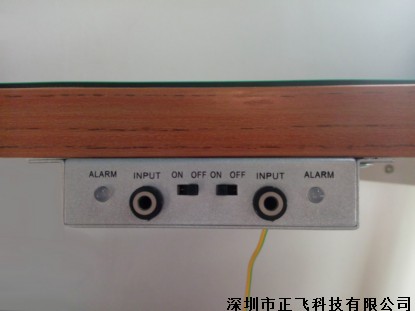

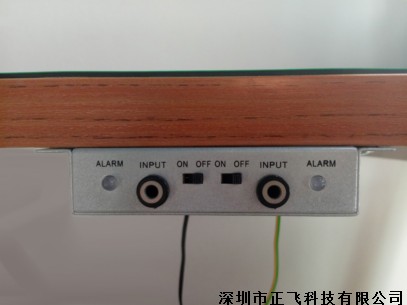

2、将手腕带在线监控器主机固定于工作台上，将主机上标有“ESD.GND”的接地线进行接地（要求接地点必须是合乎标准的良好接地）

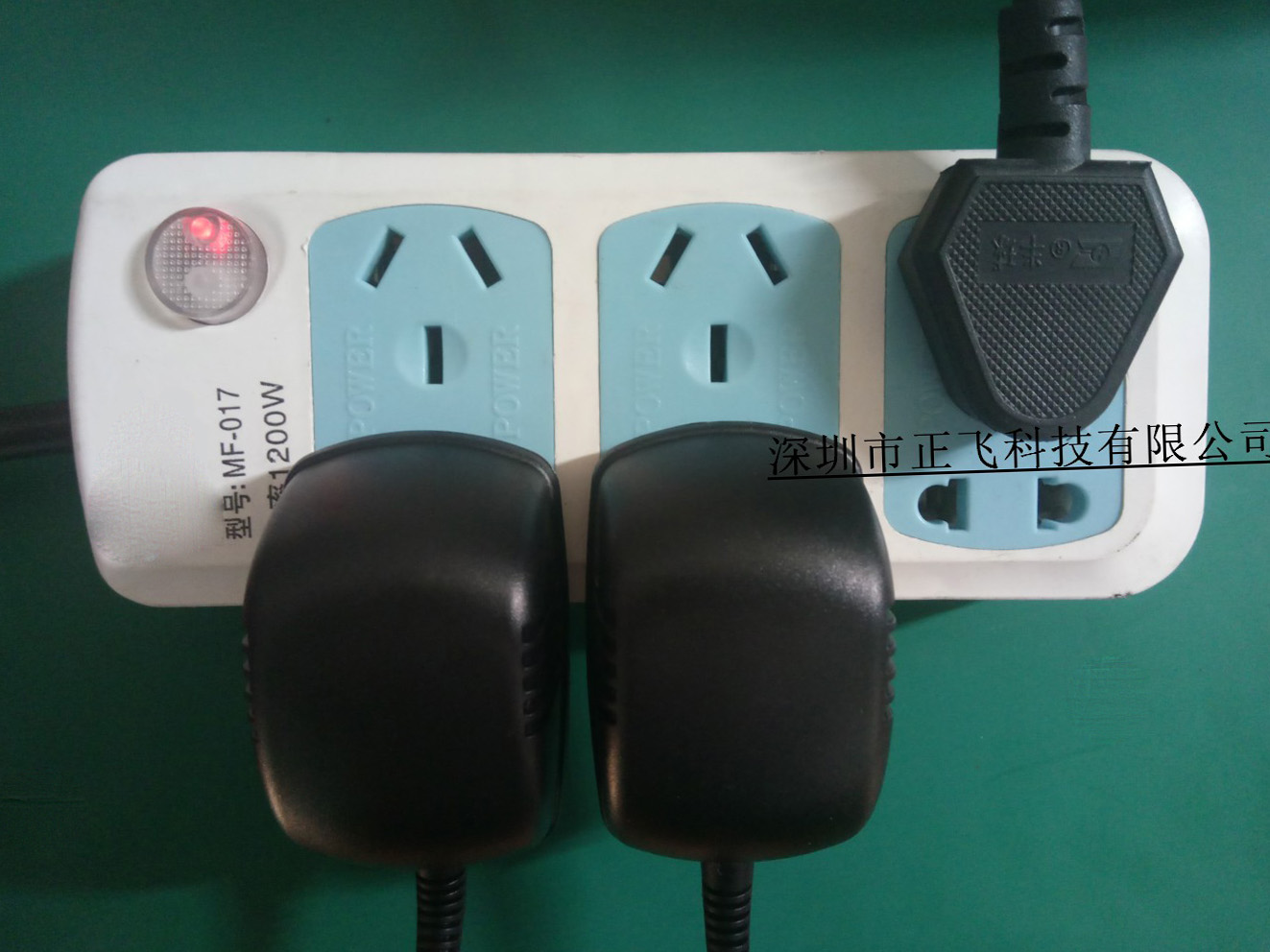

3、将配套的6V,150ma的电源插到现场的供电插座上,电源的DC头插到监控器主机上标有“Power”的插孔上。

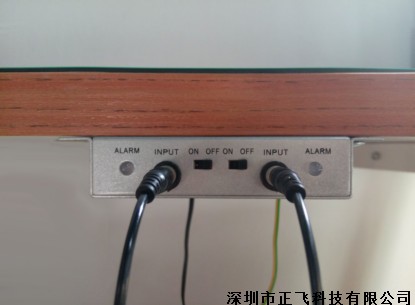

3、把手腕带正确配带于操作者的手腕上，将防静电手腕带的接地端插于监控器主机上的手腕带输入端口。

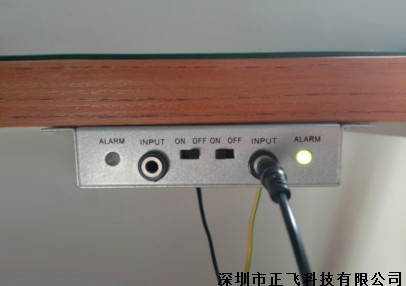

4、把静电手环监控器主机上的电源开关的ON/OFF开关拨到ON位置。电源接通，监控器开始工作。

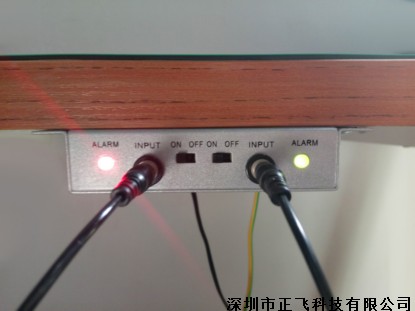

5、当操作者所配带的手腕带工作出现异常时（手腕带质量出现问题，手腕带配带不正确，接地系统工作不正常等），静电手环监控器进行声光报警（红色LED灯闪烁，蜂鸣器连续响动。

操作者拔下手腕带后，静电手环监控器会持续报警。需操作者把监控器主机上的电源开关的ON/OFF开关拨到OFF位置，报警器方可停止工作。

备注：当操作者所配带的防静电手腕带工作出现异常时，防静电手腕带报警器会立刻进行声光报警。此时操作者应立刻停止手腕带的工作并按流程对手腕带的使用故障进行排查：

a、检查操作者所配带的防静电手腕带是否配带正确。

b、检查监控器上的接地线接地状况是否正常。

c、当a/b项都正常，但静电手环报警器仍然报警时，请使用万用表对手腕带的系统电阻进行检测。

d、当a/b/c项都正常，但报警器仍然报警时，请根据生产商提供的调试流程对产品进行调试/请将产品进行返厂调试或检测。
