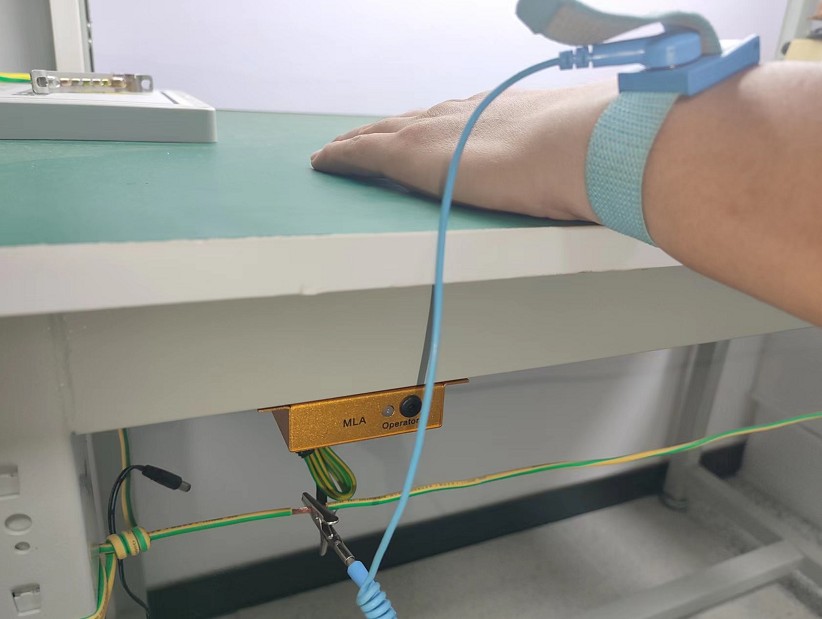

静电手环接地线中含有一个1MΩ电阻









客户问:我是不是必须要配戴有1MΩ电阻的静电手环工作台面接地是不是也要有一个1MΩ电阻,或者只有一个就足够了吗?

老师回复:防静电协会要求静电手环接地线中必须含有一个1MΩ电阻。静电协会建议在工作表面接地线使用无电阻“硬接地”。

根据 ESD-S1.1 限流电阻“与腕带的接地电路串联的电阻值。该电阻限制了在用户无意接触电势时可能通过接地线的电流。”

根据 S1.1 第 7.1 段结构指南 ,限流电阻“在可能遇到的最高电压下,应将具有足够电阻以将电流限制在小于 0.0005 安培(0.5 毫安)的电阻纳入腕带。名义上, 800,000 ohms (800 Kilohms) 足以承受高达 240 VAC 的电压。指定 1 Megohms 的值是因为它是标准值分立电阻。分立限流电阻应位于靠近接地线和袖带之间的连接处。”

根据 TR20.20 ESD 手册第 5.3.2.6 节电流限制“大多数腕带都有一个限流电阻器,该电阻器模制在连接到袖带末端的接地线头中。最常用的电阻器是 1 兆欧,1/4 瓦额定工作电压为 250 伏。电阻器根据欧姆定律限制电流,该定律规定电流等于电压除以电阻。

在实际应用中,如果将静电手环接地线放置在220伏电源上,则通过手腕带接地线的最大电流为 250 微安或 0.25 毫。当工作电压超过 220 VAC 时,不应使用 ESD 人员接地。
